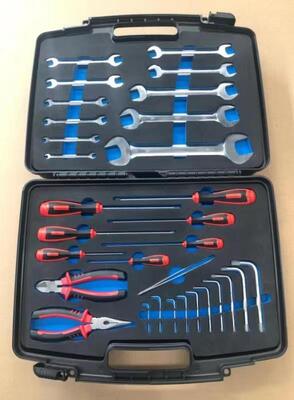

Manyetik müdahaleden kaçınılması gereken mühendislik için uygun titanyum aletleri içeren kapsamlı manyetik olmayan alet seti

  • Comprehensive Non Magnetic Tool Kit featuring titanium tools suitable for engineering where magnetic interference must be avoided
  • Comprehensive Non Magnetic Tool Kit featuring titanium tools suitable for engineering where magnetic interference must be avoided
Marka adı Jovi
Sertifika ISO9001
Model Number 1-cf-7
Belge JVVM-NMT-Series SPE and Quo...on.pdf
Minimum Order Quantity 1set
Fiyat $1580~$3190/set
Packaging Details Carton&wooden Box
Delivery Time 7-14days
Payment Terms T/T
Supply Ability 300 Set / Month
Ürün ayrıntıları
Manyetik alınganlık < 5 × 10⁻⁶ Malzeme Bileşimi ≥%90 Titanyum
Çekme mukavemeti 950-1100MPa Yüzey Sertliği 36 HRC
Yoğunluk 4,4 g/cm³ Sap Malzemesi Ergonomik Plastik Veya Kauçuk
Mesaj bırakın
Ürün Açıklaması
Jovvi MRT Mühendisliği için Manyetik olmayan Titanyum Araç Kiti (Karşılaştırmalı Analiz: Titanyum vs. Paslanmaz Çelik vs. Bakır)
1. Kalite Magnetik Duyarlılık Hiyerarşisi

Tüm manyetik olmayan aletler eşit değildir.manyetik duyarlılık (χ)Bir malzemenin dış manyetik alanda ne kadar güçlü manyetleşeceği.

Malzeme Manyetik duyarlılık (χ, SI birimleri) Eserin boyutu 3T (yaklaşık) MRI Uygunluğu
Titanyum (Sınıf 5, Ti-6Al-4V) < 5 × 10−6 < 1 mm İdeal
Berilyum bakır < 1 × 10−5 1 ′′2 mm Kabul edilebilir.
Bakır (Cu-Zn) ~ 0 (diamagnetik) < 1 mm İyi ama zayıf.
300 serisi paslanmaz (316, 304) ~ 10−3 (alan bağlı) 5'20 mm Muhtemelen kötü bir yapıt.
Alüminyum ~ 2 × 10−5 2 ′′5 mm Kabul edilebilir (araçlar için çok yumuşak)
Demir çelik > 102 > 100 mm Tehlikeli mermi

Jovvi garantisi: Tüm titanyum aletlerin χ < 5 × 10−6, ASTM F3042'ye göre SQUID manyetometre testi ile doğrulanmıştır.

2Uygulama Szenaryoları: Malzeme Seçimi En Önemli Olduğu Yerler
Senaryo A: RF bobininin delik içi (3T mıknatısı) onarımı

  • Görev: İzo merkezden 20 cm uzaklıkta bir alıcı bobin korpusuna 3 mm sabitlenmiş bir vida sıkıştırmak.

  • 316 paslanmaz anahtarla: Bobin düzeyinde alan bozulması → görüntü eserinin çapı 15 mm'ye kadar, patolojiyi potansiyel olarak gizler. Ayrıca, manyetik sürüklenme nedeniyle tork tutarsız hissedilir.

  • Jovvi titanyum anahtarıylaMaden yok, manyetik çekiş yok, vida torku doğru.

  • Bakır anahtarla: artefakt yok, ama tunç yumuşaktır. - Anahtar çenesinin çeneleri 50 kullanımdan sonra deforme olabilir.

Jovvi çözeltisi: Titanyum hex anahtarları (100% Ti) ¢ tekrarlanan kullanım için yeterince sert, tamamen esersiz.

B senaryosu: Kriyostat bağlantı noktasına erişim (4T ̇7T tarayıcı)

  • Görev: Helium doldurma portundan 14 mm'lik bir altılık fındık çıkarmak. Alet manyetikleşmemelidir, çünkü kriostatın yakınında bulunan herhangi bir manyetik araç alan homojenliğini bozabilir.

  • Paslanmaz aletlerle ilgili risk: 300 serisi paslanmaz olurzayıf ferromanyetikSoğuk çalışma sonrası (bükme, işleme). Daha önce “mıknatıs olmayan” paslanmaz anahtar, 6 aylık dükkan kullanımı sonrasında mıknatıs'a çekilebilir.

  • Titanyum avantajı: Titanyum ferromanyetik bir duruma kadar sertleşmez.

Jovvi garantisi: Yaşam boyu manyetik istikrarı: herhangi bir mekanik veya termal stres altında ferromanyetik dönüşüm yok.

C senaryo: RF kalkanı kurulumu (Faraday kafesi montajı)

  • Görev: Bakır bağlayıcıları kontrplak tabanına çekiçlemek. Çekiç başlığı manyetik olmayan ve kıvılcımsız olmalıdır.

  • Bakır çekiç: Parıltısı olmayan, ancak yoğunluğu düşük (8.4 g/cm3) aynı darbe için ağır bir baş gerektirir.

  • Titanyum çekiç: yoğunluğu 4.4 g/cm3 ′′ daha hafif, ancak Jovvi daha büyük bir baş hacmi ile telafi eder. Yüzey sertliği (36 HRC) tunçtan çok daha yüksek ′′ deformasyon yok.

Jovvi çözeltisi%100 titanyum çekiç başı, değiştirilebilir yüz eklemeleri.

3. Alet Türü: Alet Türü: Jovvi'nin Titanyum Avantajı
Araç Standart manyetik olmayan alternatifler Alternatiflerle Sorun Jovvi Titanyum (≥ 90%)
Hex anahtarları Bakır, berilyum bakır Bakır bantları kolayca; Be-Cu pahalı Ti sertliği = çelik benzeri, soyulmadan
Çubuklu makineler 316 paslanmaz, seramik 316 küçük eserlere neden olur; seramik kırılganlık Ti bıçağı + tunç sap ̇ her ikisinden de en iyisi
Çipler Bronz, alüminyum bronz Bronz ağır; alüminyum çok yumuşak Bronz pivotlu Ti çeneleri “ hafif ve güçlü
Anahtarlar 316 paslanmaz, alüminyum 316 eserler; alüminyum şeritler iplikler Ti ̇ hiçbir eser yok, tam tork kapasitesi
Çekiç Bakır, tunç, kurşunla doldurulmuş plastik Bakır çürükleri; plastik çok hafif Ti başı, dayanıklı, kıvılcımsız, MRI güvenli
Pinçet Seramik, plastik, tunç Seramik kırmalar; otoklav yapıldığında plastik erir Ti ¢ güçlü, otoklavlanabilir, manyetik olmayan
4Üretim Güvencesi Üretim yoluyla % 90'lık Titanyumun korunması

Jovvi'nin üretim süreci,Her bir aletin kütlesinin %90'ı titanyumdur.Sadece görünen kısımları değil.

Diğer markalardan “Titanyum” aletlerinde gizli ferromanyetik riskler
Bileşen Ucuz Rakip Uygulamaları Jovvi Uygulaması
tornavida iç çubuğu Ti kaplamalı çelik çekirdek Katı Ti‐6Al‐4V sapı
Çaplaklar pivot pin Çelik iğne, nikel kaplama Bronz veya Ti pin
Çatlak yayı Çelik müzik tel Berilyum bakır yayı
Çekiç kolu Lastik tutma ile çelik boru Cam lif veya katı Ti
Hex anahtar seti TiN (titanyum nitrit) kaplamalı çelik ?? görünümlü ?? titanyum?? % 100 Ti alaşımı, kaplama gerekmez

Jovvi doğrulama: Her alet, iç ferromanyetik bileşenlerin bulunmadığını doğrulayacak şekilde röntgenle incelenir.

Döner ve Güç Doğrulama

  • Titanyumun germe dayanıklılığı: 950~1100 MPa (4140 çelik ile karşılaştırılabilir)

  • Bakır çekim dayanıklılığı: 300~500 MPa (yüksek tork uygulamaları için çok zayıf)

  • 316 paslanmaz: 500-700 MPa (güçlü, ancak Ti'den 1000 kat daha yüksek manyetik duyarlılık)

Jovvi titanyum aletleri için notlanmıştırDönenin %100'üEşdeğer çelik aletler için belirtilen maden veya alüminyum alternatiflerinin aksine
