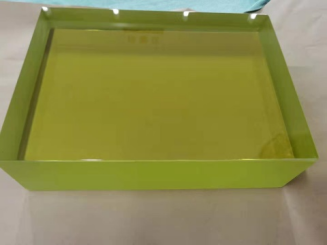

Tıbbi ve Endüstriyel Uygulamalar için Üstün Koruma Performansına Sahip Yoğunluk 5,5 G/cm³ X Işını Koruma Camları

Kurşun cam, kurşun ilave edilmiş sıradan bir cam değildir. Bu birhomojen inorganik malzemesilika (SiO₂), kurşun oksit (PbO) ve diğer değiştiricilerin yaklaşık 1.350°C'de eritilmesiyle oluşturulur. Kurşun oksit içeriği tipik olarakAğırlıkça %55 ila %72Bu, şeffaflığı korurken cama radyasyondan korunma özelliklerini kazandırır.

Kurşunun biryüksek atom numarası (Z = 82). Yüksek Z malzemeleri X ışınları ve gama ışınlarıyla önceliklefotoelektrik etkigelen bir fotonun tamamen emildiği yer. Fotoelektrik soğurma olasılığı Z⁴/E³ ile orantılıdır. 140 keV gama ışınları (⁹⁹ᵐTc) için kurşunun soğurma katsayısı, kalsiyumunkinden (Z=20, betonun ana bileşeni) yaklaşık 10 kat, karbonunkinden (Z=6, plastikte) 100 kat daha yüksektir.

Anahtar fiziksel formül– Doğrusal zayıflama katsayısı μ ≈ ρ × (Z⁴/E³). Jovvi kurşun camı, sıradan pencere camı için μ = 0,15 cm⁻¹ değerine kıyasla 140 keV'de μ = 2,5–3,5 cm⁻¹ değerine ulaşır.

Kurşun oksit eklenmesi ışık iletimini azaltır. Jovvi bunu şu şekilde dengeliyor:

• Kullanmayüksek saflıkta silika(%99,9) bulanıklığa neden olan yabancı maddeleri en aza indirir

• Kontrolredoks durumu(Fe²⁺/Fe³⁺ oranı) nötr gri-yeşil renk tonunu korumak için

• Her iki yüzeyin de parlatılması<10 nm pürüzlülük(standart düz cam: 50–100 nm)

Sonuç: 2,8 mm Pb eşdeğeri bir panel (fiziksel 16 mm kalınlıkta) iletirGörünür ışığın %82-84'ü– tipik bir pencere ekranıyla karşılaştırılabilir.

Nominal değere (örn. 2,5 mm Pb) yalnızca merkezde değil, panelin tamamında ulaşılmalıdır. Jovvi önlemleri9 puan1,2 × 0,8 m'lik bir panel üzerinde. Maksimum sapma:±0,05 mm Pb(<%2 değişime eşdeğer).

Gama maruziyeti altında saf kurşun cam oluşurrenk merkezleri– cam ağında mavi ışığı emen ve sarı-kahverengi renk bozulmasına neden olan sıkışmış delikler. Jovvi ekliyorAğırlıkça %0,8–1,2 seryum oksit (CeO₂), delikleri sabit renk merkezleri haline gelmeden yakalar.

Test verileri: 1.000 saat sürekli ⁶⁰Co gama ışınlaması (1 Gy/saat, 10 yıllık tipik iş yüküne ⁹⁹ᵐTc eşdeğeri). Jovvi nükleer derecesi: ΔE = 2,1 (zor tespit edilebilir). CeO₂ içermeyen genel kurşun cam: ΔE = 11,7 (şiddetli kahverengi, %30 ışık kaybı).

0,5 mm'den büyük kabarcıklar yerel koruma etkinliğini azaltır (cam yoğunluğu düşer). Sıcak laboratuvar görüntüleme bağlantı noktalarında şırınga kademeleri üzerindeki kabarcıklar dozlama hatalarına neden olur.

Nükleer dereceli camtavlanmış(yavaşça soğutulur) iç stresi azaltmak için. Polariskopla ölçülen artık gerilim:<20 nm/cm(ASTM F218 35 nm/cm'ye izin verir). Düşük stres, termal döngü sırasında (örn. klimanın açık/kapalı, kış/yaz) kendiliğinden kırılmayı önler.

Kenar gücü: Tüm kenarlaryivli(0,5×45°) ve 400 kuma kadar taşlandı. Sıcak laboratuvar küçük panelleri için kimyasal güçlendirme (iyon değişimi) mevcuttur – kenar gücünü 2 kat artırır.

Tipik kurulum: Gama kamera hastanın etrafında 180–360° döner. Kontrol kabini 3-5 metre uzaktadır.

Jovvi spesifikasyonu:

• Kurşun eşdeğerliği: 2,5–3,0 mm Pb

• Fiziksel kalınlık: 14–18 mm

• Panel boyutu: 1.200×800 mm (tüm portalı görmeye yeterli)

• Işık geçirgenliği: %82–84

Özel tasarım özelliği:Geniş görüş açısı– 45° eksen dışı konumda iletim düşüşü <%10. Teknisyenler hastayı konsolda otururken vücudunu döndürmeden görebilirler.

meydan okuma: 511 keV fotonların başında ~4 mm'lik yarı değerli bir katman bulunur. 5 mm Pb monolitik cam panel (28 mm kalınlık) 110 kg/m² ağırlığındadır ve yine de 511 keV'nin ~%50'sini iletir.

Jovvi kompozit çözümü:

• Ön: 2,5 mm Pb cam (15 mm kalınlıkta)

• Orta: 10 mm kurşun akrilik (140 keV'de 2,5 mm Pb eşdeğeri, 511 keV'de 1,5 mm)

• Arka: 2,5 mm Pb cam (15 mm kalınlıkta)

• Toplam 511 keV iletim:<%15

• Ağırlık: 70 kg/m² (monolitikten %36 daha hafif)

Optik bağlama: Üç katman UV ışınlarına dayanıklı yapıştırıcıyla birleştirilmiştir. Bulanıklık yok, çift görüntü yok, termal döngü altında katmanlara ayrılma yok (–10°C ila +40°C).

Kurmak: Çeker ocak veya laminer akış kabinine monte edilen kurşun cam panel (tipik olarak 400×300 mm veya 500×400 mm).

Jovvi spesifikasyonu:

• Kurşun eşdeğerliği: 2,5 mm Pb (kısa kullanım süreleri için yeterlidir)

• Fiziksel kalınlık: 14 mm

• Yansıma önleyici (AR) kaplamaher iki tarafta – kaporta ışıklarından kaynaklanan parlamayı ortadan kaldırır

• Merkezi temiz bölge: 150 mm çap, sıfır kabarcıklı >0,2 mm

Ergonomik fayda: Eczacı 0,01 mL'lik şırınga derecelerini 30 cm mesafeden gözünü yormadan okur.

Kurmak: Hemşire istasyonunun hasta odasına açılan penceresi. Hasta 200–800 mCi ¹³¹I (364 keV gama) alır.

Jovvi spesifikasyonu:

• Kurşun eşdeğerliği: 3,5–4,0 mm Pb

• Fiziksel kalınlık: 20–24 mm

• Panel boyutu: 800×600 mm (gözlem için yeterli)

• Işık geçirgenliği: %76–80

Kritik gereklilik:Sıfır bozulma– Hemşire hastanın bilincini, solunumunu ve ten rengini doğru bir şekilde değerlendirmelidir. Jovvi, optik düzlük sertifikası sağlar (1 m'de <0,1 mm).

Büyük nükleer tıp departmanlarında genellikle bir koridor boyunca birkaç kontrol kabini bulunur. Tutarsız cam rengi görsel karmaşa yaratır.

Jovvi çözümü:Toplu eşleşmeli cam– aynı eriyik partisinden tüm paneller. Jovvi renk tutarlılığı sertifikası sağlar (herhangi iki panel arasında ΔE <1,0).

Her kurşun oksit (PbO) partisi yabancı maddeler açısından test edilir: arsenik (<%0,01), antimon (<%0,005), demir (<%0,02). Sertifikalar 20 yıl süreyle saklanır.

1. X-ışını iletim görüntülemesi(80 kV, 2 mA) – kurşun çizgilerini, >0,2 mm kabarcıkları ve iç çatlakları ortaya çıkarır.

2. Zayıflama ölçümü– 140 keV kaynağı (⁹⁹ᵐTc veya filtrelenmiş X‑ışını). 9 noktalı ızgara. Tüm noktalar nominal değerin ±0,05 mm Pb dahilindeyse başarılıdır.

3. Optik muayene– Işık kutusu (10.000 lüks) – kabarcıklar, çizikler, çatlaklar.

4. Düzlük– Lazer interferometre – 1 m'de <0,1 mm.

• ISO 13485:2016– Tıbbi cihazların kalite yönetimi

• ISO 9001:2015– Genel kalite yönetimi

• CE işareti– Sınıf I tıbbi cihaz (AB)

• FDA 510(k)– X ışını koruyucu camlar için mevcuttur

• RoHS3– Uyumlu (tıbbi gereklilik nedeniyle kurşun muaftır)

• Uygunluk Sertifikası (seri numarası, Pb eşdeğeri, boyutlar)

• 140 keV zayıflama testi raporu (9 noktalı ızgara)

• CeO₂ içerik sertifikası (esmerleşme direncinin kanıtı)

• Kabarcık inceleme fotoğrafı (sıcak laboratuvar panelleri için merkezi bölge)

• Montaj kılavuzu (tork özellikleri, conta tipi, kurşun bant uygulaması)
