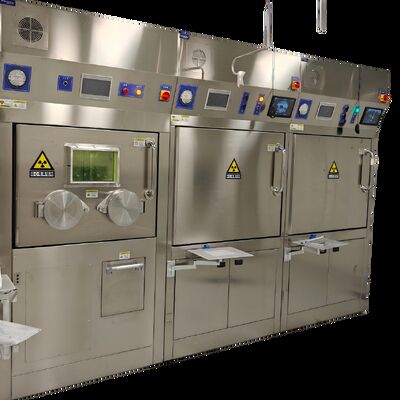

100 mm Kurşun Sıcak Hücre Radyoaktif Laboratuvar Merkezi için Sıcak Laboratuvar Odası Cyclotron Projeleri

Siklotron Projelerinde Sıcak Hücreler: Tasarım, İşlev ve Entegrasyonun Özü

Modern nükleer tıp ve siklotronların yönlendirdiği bilimsel araştırma tesislerinde, sıcak hücre tek başına bir ekipman parçası değil, radyonüklit üretimi ile güvenli uygulama arasında bağlantı kuran kritik bir mühendislik merkezidir. Tasarımı ve uygulaması, siklotronun çıktı özelliklerine (nüklit türleri, aktivite seviyeleri, kimyasal formlar gibi) ve nihai ürünlerin (örneğin, radyofarmasötikler, izleyiciler) katı gereksinimlerine yakından odaklanmıştır. Tüm projenin bilimsel ve tıbbi değerini gerçekleştirmesini sağlayan hem güvenlik bariyeri hem de verimlilik motoru olarak hizmet eder.

I. Temel Tasarım Hususları

Siklotron projeleri için sıcak hücrelerin tasarımı, öncelikle aşağıdakileri göz önünde bulunduran çok disiplinli bir entegrasyon sürecidir:

1. Zırhlama Tasarımı:
   • Malzemeler ve Kalınlık: Öncelikli olarak hedef nüklitlerin gama ışını enerjisine bağlıdır. Siklotronlar tarafından üretilen yaygın pozitron yayan nüklitler için (örneğin, F-18, C-11, 511 keV γ), kurşun (yüksek yoğunluklu, iyi işlenebilirlik) veya tungsten alaşımı (daha yüksek yoğunluklu, daha küçük hacim) tipik olarak birincil zırhlama malzemeleri olarak kullanılır. Yüzey doz hızlarının düzenleyici limitlere (tipik olarak <2,5 µSv/h) uymasını sağlamak için zırhlama kalınlığı kesin olarak hesaplanmalıdır.
   • "Basamaklı" Düzen: Büyük tesislerde, seri halinde birden fazla sıcak hücre kullanılabilir. Hedef suyu veya yüksek aktiviteli ürün alan ilk "yüksek aktiviteli sıcak hücre", en kalın zırhlamaya (örneğin, 15-20 cm kurşun eşdeğeri) sahiptir. Dağıtım ve KK için sonraki "orta/düşük aktiviteli sıcak hücreler", maliyeti ve operasyonel esnekliği optimize etmek için giderek azaltılmış zırhlamaya sahip olabilir.
2. Yerleşim ve İş Akışı Optimizasyonu:
   • Doğrusal Akış Tasarımı: İdeal yerleşim, "yüksekten düşüğe aktiviteye" tek yönlü bir iş akışını takip eder. Malzemeler, çapraz kontaminasyonu ve geri akışı önlemek için zırhlı transfer portları (örneğin, kaldırma tipi veya döner zırhlı kapılar) aracılığıyla sıcak hücreler arasında transfer edilir.
   • Fonksiyonel Bölgelendirme: Yaygın bölgeler şunları içerir:
   • Hedef Ürün Kabulü ve Birincil İşleme Sıcak Hücresi: Hedef suyu toplama, ilk konsantrasyon veya gaz yakalama için doğrudan siklotron hedef hattına bağlıdır.
   • Otomatik Sentez Modülü Sıcak Hücresi: Radyoetiketleme kimyasal reaksiyonlarını gerçekleştirmek için sentezleyicilere ev sahipliği yapar.
   • Dağıtım ve Kalite Kontrol Sıcak Hücresi: Nihai ürünün steril dağıtımı, pH testi, radyokonsantrasyon ölçümü vb. için kullanılır.
   • Atık Tutma Sıcak Hücresi: Yüksek aktiviteli katı atıkların kısa süreli bozunma depolaması için ayrılmıştır.
3. Uzaktan Kullanım ve Otomasyon Entegrasyonu:
   • Manipülatörler: Standart ana-köle manipülatörler bakım, sorun giderme ve standart dışı operasyonlar için esneklik ve kuvvet geri bildirimi sağlar.
   • Otomasyon Sistemleri: Çekirdek, otomatik sentez modüllerinden ve dağıtım sistemlerinden oluşur. Bunlar, yüksek tekrarlanabilirlik, hassasiyet elde etmek ve personel katılımını ve maruz kalmayı en aza indirmek için sıcak hücre içinde önceden entegre edilmiştir ve PLC veya bilgisayar aracılığıyla kontrol edilir.
   • Görüntüleme Pencereleri: Yüksek yoğunluklu kurşun camdan veya sıvı çinko bromürden yapılmış, bozulmasız görünürlük sağlar.
4. Güvenlik ve Koruma Sistemleri:
   • Havalandırma: Sıcak hücre içinde negatif basınç (yaklaşık -100 ila -250 Pa) sağlayan bağımsız egzoz sistemi. Hava, emisyondan önce bir birincil filtreden (partikülleri yakalar) ve yüksek verimli bir aktif karbon filtresinden (uçucu radyoaktif gazları, örneğin I-125'i yakalar) geçer.
   • Kontaminasyon Kontrolü: İç duvarlar paslanmaz çelik kaplama ile kaplanmıştır, tüm dikişler kaynaklanmış ve kolay dekontaminasyon için cilalanmıştır. Dahili atık kapları ve sıvı dökülme tepsileri ile donatılmıştır.
   • İzleme: Entegre sabit doz hızı ölçerler, yüzey kontaminasyon monitörleri ve hava akışı monitörleri, veriler gerçek zamanlı olarak merkezi bir kontrol odasına iletilir.

II. Siklotron Projelerinde Temel Uygulamalar

Sıcak hücreler, siklotron üretim hatlarının değerlerini gerçekleştirmesini sağlayan fiziksel sağlayıcılardır. Temel uygulamalar şunları içerir:

1. Radyofarmasötiklerin Otomatik Üretimi:
   • Bu, birincil fonksiyondur. Örneğin, FDG (florodeoksiglukoz) üretimi için bir sıcak hücre, F-18 yakalama, nükleofilik ikame, hidroliz ve saflaştırma işleminin tamamını barındırır. Sıcak hücre, bunun için güvenli, kapalı alanı sağlar.
2. Hedef Malzeme İşleme ve Geri Kazanımı:
   • Pahalı zenginleştirilmiş hedef malzemeler (örneğin, O-18 suyu, N-15 gazı) kullanan siklotronlar için, sıcak hücreler, saflaştırma ve yeniden kullanım için reaksiyona girmemiş hedef malzemenin güvenli bir şekilde geri kazanılmasını sağlar ve operasyonel maliyetleri önemli ölçüde azaltır.
3. Esnek Çok Nüklit/Çok Hatlı Üretim:
   • Gelişmiş tasarımlar, modüler sıcak hücre kümeleri kullanır. Farklı sıcak hücreler, farklı nüklitlere (örneğin, F-18 sıcak hücresi, Ga-68 sıcak hücresi, C-11 sıcak hücresi) ayrılabilir, standartlaştırılmış arayüzler aracılığıyla bağlanır. Bu, bir siklotron ışın hattının birden fazla üretim hattına hizmet etmesini sağlayarak tesis kullanımını ve ekonomik faydayı artırır.
4. Kalite Kontrol ve Dağıtım:
   • GMP (İyi Üretim Uygulamaları) gereksinimlerini karşılayan sıcak hücrelerde, nihai ürün steril filtrasyon, şırıngalara veya flakonlara dağıtım ve hızlı kalite testleri için numune alma (örneğin, radyokimyasal saflık) gerçekleştirilir.
5. Araştırma ve Geliştirme:
   • Araştırma odaklı siklotron tesislerinde, sıcak hücreler, yeni radyoaktif izleyiciler ve terapötik nüklitler geliştirilmesi için güvenli bir deneysel platform sağlar ve manuel veya yarı otomatik keşifsel kimyasal senteze izin verir.

III. Sonuç

Bir siklotron projesi için, sıcak hücre tasarımı sadece bir "kurşun kutu" inşa etmekten çok daha fazlasıdır. Bu, siklotron yetenekleri, üretim süreçleri, düzenleyici uyumluluk ve gelecekteki geliştirme ihtiyaçları ile derinlemesine iç içe geçmiş bir sistem mühendisliği görevidir. İyi tasarlanmış, uygun şekilde uygulanan bir sıcak hücre kümesi, bir siklotron tesisinin güvenli, verimli, güvenilir ve uyumlu bir şekilde ışını klinik teşhis, tedavi ve son teknoloji araştırmalar için kullanılabilir radyoaktif ürünlere dönüştürebilmesinin temel garantisidir. Hem radyasyon güvenliğinin koruyucusu hem de üretkenliğin ve yeniliğin sağlayıcısıdır.

Özellikler:

• Ürün Adı: Nükleer Radyasyon Koruması
• Ömür: Kullanıma Bağlı Olarak 5-10 Yıl
• Ağırlık: Kolay taşınabilirlik için Hafif Seçenekler Mevcuttur
• Havalandırma: Güvenliği sağlamak için Negatif Basınç sistemi
• Güç Kaynağı: Dahili güvenlik korumalı 50HZ/10A/220V
• Taşınabilirlik: Hafif ve kolay taşınabilir tasarım
• Etkili Radyasyon Koruması Geliştirilmiş güvenlik için Kurşun Kutular dahildir
• Nükleer Tıbbi Radyasyon uygulamaları için özel olarak tasarlanmıştır
• Nükleer Tıbbi Radyasyon ortamlarında optimum koruma sağlar

Teknik Parametreler:

Uygulamalar:

JOVI Nükleer Radyasyon Koruması ürünü, model numarası 1-CF-35, nükleer radyasyon güvenliğinin hayati önem taşıdığı ortamların titiz taleplerini karşılamak için özel olarak tasarlanmıştır. Çin'den kaynaklanan ve ISO9001 standartları altında sertifikalandırılan bu ürün, radyasyon koruma uygulamalarında yüksek kalite ve güvenilirliği garanti eder. Koruma standardı, zararlı radyasyona karşı üstün koruma etkinliği sağlayan ön 50mPb veya özelleştirilmiş bir tasarıma sahiptir.

Bu ürün, radyoaktif malzemelerin işlenmesinin en üst düzeyde güvenlik önlemleri gerektirdiği, son derece uzmanlaşmış bir ortam olan F18 Sıcak Hücresinde kullanım için idealdir. JOVI radyasyon koruma sistemi, personeli ve hassas ekipmanı nükleer tıbbi radyasyon maruziyetinden korumak için temel zırhlama sağlar ve bu da onu nükleer tıp bölümlerinde ve araştırma tesislerinde kritik bir bileşen haline getirir.

Sıcak hücrelerdeki uygulamasına ek olarak, JOVI model 1-CF-35, radyoaktif maddeleri güvenli bir şekilde depolamak ve taşımak için sağlam bir muhafaza ve zırhlama çözümü sunan radyasyon koruma kurşun kutuları olarak yaygın olarak kullanılmaktadır. Bu kurşun kutular, korumadan ödün vermeden taşınabilirliği artıran hafif ve taşıması kolay olacak şekilde tasarlanmıştır. Bu özellik, hareketliliğin ve hızlı konuşlandırmanın gerekli olduğu tıbbi ve endüstriyel senaryolar için özellikle faydalıdır.

Ürünün ömrü, kullanıma bağlı olarak 5 ila 10 yıl arasında değişir ve uzun vadeli güvenilirlik ve uygun maliyet sağlar. Bir ahşap kasa içinde güvenli bir şekilde paketlenmiş olup, sipariş onayından sonraki 25 iş günü içinde güvenli teslimatı garanti eder. Ödeme koşulları, basit ve güvenli işlem süreçlerine hitap eden peşin TT'dir.

Güvenlik korumalı 50HZ/10A/220V güç kaynağı spesifikasyonu ile JOVI nükleer radyasyon koruma ürünü, çeşitli ortamlarda operasyonel istikrarı ve güvenliği korur. İster nükleer tıbbi radyasyon zırhlaması, F18 Sıcak Hücre uygulamaları veya radyasyon koruma kurşun kutuları için olsun, bu ürün, radyasyon güvenliğinin en yüksek standartlarını karşılamak üzere tasarlanmış kapsamlı bir çözüm sunar.

Yalnızca tek bir birim veya çoklu miktarlar gerektiren kuruluşlar için, minimum sipariş miktarı yalnızca birdir ve hem küçük ölçekli hem de büyük ölçekli operasyonlar için esneklik sağlar. 20.000 ile 50.000 arasında fiyatlandırılan JOVI 1-CF-35, mükemmel değerle birinci sınıf koruma sunarak onu nükleer radyasyon koruma alanında vazgeçilmez bir varlık haline getirir.

Özelleştirme:

JOVI, Radyasyon Korumalı Kurşun Kutular, I131 Sıcak Hücre ve F18 Sıcak Hücre çözümleri dahil olmak üzere özelleştirilmiş Nükleer Radyasyon Koruması ürünleri sunmaktadır. Çin'de üretilen ve ISO9001 ile sertifikalandırılan modelimiz 1-CF-35, A Sınıfı ile yüksek kaliteli koruma garanti eder. Koruma standardı, optimum güvenliği sağlamak için ön 50mPb veya diğer özelleştirilmiş tasarımlara sahip, ihtiyaçlarınıza göre uyarlanabilir.

Hafif modeller ve dahili güvenlik korumalı 50HZ/10A/220V güç kaynağı spesifikasyonları dahil olmak üzere esnek seçenekler sunuyoruz. Her ürün, 25 iş günü içinde güvenli teslimatı sağlamak için sağlam bir ahşap kasa içinde dikkatlice paketlenir. Minimum sipariş miktarımız 1 adettir ve fiyatlar 20.000 ile 50.000 arasında değişmektedir.

Ödeme koşulları peşin TT'dir ve Nükleer Radyasyon Koruması ürünlerimizin ömrü kullanıma bağlı olarak 5 ila 10 yıl arasında değişmektedir. Özel gereksinimlerinize göre uyarlanmış güvenilir, dayanıklı ve özelleştirilebilir radyasyon koruma çözümleri için JOVI'ye güvenin.

Destek ve Hizmetler:

Nükleer Radyasyon Koruması ürünümüz, optimum performans ve güvenliği sağlamak için kapsamlı teknik destek ve hizmetlerle desteklenmektedir. Ortamınızdaki radyasyon seviyelerini etkili bir şekilde izlemenize ve kontrol etmenize yardımcı olmak için kurulum, çalıştırma ve bakım konusunda uzman rehberliği sunuyoruz.

Uzman ekibimiz, sisteminizi güncel tutmak ve güvenilir bir şekilde çalışmasını sağlamak için sorun giderme, kalibrasyon ve ürünün özelleştirilmesi konusunda size yardımcı olmaya hazırdır. Ekipmanınızın arıza süresini en aza indirmek ve ömrünü uzatmak için ayrıntılı kullanım kılavuzları, eğitim oturumları ve düzenli yazılım güncellemeleri sağlıyoruz.

Ek olarak, ekipmanınızın arıza süresini en aza indirmek ve ömrünü uzatmak için bakım sözleşmeleri ve yerinde destek hizmetleri sunuyoruz. Taahhüdümüz, tüm ilgili güvenlik standartlarına ve düzenleyici gereksinimlere uygun zamanında ve verimli çözümler sunmaktır.

Herhangi bir teknik soru veya servis talebi için, destek ekibimiz Nükleer Radyasyon Koruması ürününüzün en yüksek potansiyelde çalışmasını sağlamak için hızlı ve profesyonel yardım sağlamaya hazırdır.
